Panzer III





Ausführung

D





Sd. Kfz. 141

Werksbezeichnung



„3b/ZW“

Hersteller:



DAIMLER-BENZ



Stückzahl:

30



Mit den neuen Panzerfahrzeugen

wurde vielfach geübt, da Technik

dieser Größenordnung für die neue

Panzertruppe Neuland war.

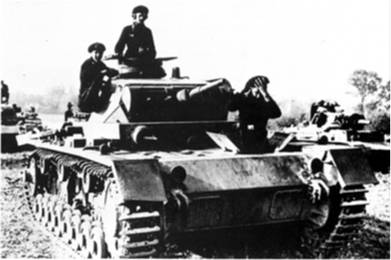

Panzer III Ausführung D (Sd. Kfz. 141)













Eine Panzereinheit macht sich im Bereitstellungsraum klar zum Gefecht.







Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 3,7 cm KwK L/45

3x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

19,8 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 108 TR

250 PS

Hubraum:

10.838 ccm

Kühlung:

Wasser

Leistungsgewicht:

12,63 PS/ Tonne

Reichweite:

Straße:

165 km



Gelände:

95 km

Kraftstoffvorrat:

300 Liter

Höchstgeschwindigkeit

Straße:

35 km/h



Gelände:

19 km/h

Kettenbreite:

360 mm

Bodendruck:

0,95 kg/ cm²

Bodenfreiheit:

375 mm

Watet:

800 mm

Länge über alles:

6000 mm

Länge der Wanne:

6000 mm

Breite:

2870 mm

Höhe:

2450 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 mm/ 81 Grad

30 mm/ 90 Grad

30 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

30 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

30 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

30 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Die Panzer III der Ausführung D erhielten eine verstärkte Panzerung an der Front und an den Seiten. Zudem integrierte man Winkelspiegel in die Kommando-kuppel. Der Kraftstoff wurde auf vier Behälter aufgeteilt, wobei die Menge gleich blieb. Um das erhöhte Gesamtgewicht von 19,8 t abzufangen, wurden einige Veränderungen am Laufwerk durchgeführt (vor allem die Schrägstellung der ersten und letzten Blattfeder je Laufwerksseite) und das  ZF Aphon SSG 76 Getriebe eingebaut. Vom Panzer III Ausführung D wurden 30 Exemplare hergestellt.
