Panzer III





Ausführung

F





Sd. Kfz. 141

Werksbezeichnung



„5/ZW“

Hersteller:



ALKETT, DAIMLER-BENZ, FAMO,

HENSCHEL, MAN

Stückzahl:

435



Diese Besatzung fährt ihren Panzer

III Ausführung F für eine Stadt.

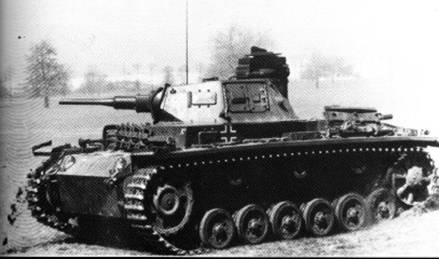

Panzer III Ausführung F (Sd. Kfz. 141)













Um die Verschmutzung der Ketten zu minimieren, klappte man bei Fahrten durch das

freie Gelände, die Abdeckungen des Laufwerks hoch.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 3,7 cm KwK L/45

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

19,5 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

15,38 PS/ Tonne

Reichweite:

Straße:

165 km



Gelände:

95 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

19 km/h

Kettenbreite:

360 mm

Bodendruck:

0,99 kg/ cm²

Bodenfreiheit:

385 mm

Watet:

800 mm

Länge über alles:

5380 mm

Länge der Wanne:

5380 mm

Breite:

2910 mm

Höhe:

2435 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 mm/ 81 Grad

30 mm/ 90 Grad

30 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

30 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

30 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

30 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Den Start der Serienreife erreichte der Panzer III mit der Ausführung F. Neben geringfügigen Neuerungen kam der Maybach HL 120 TRM, eine geänderte Kommandokuppel und auch ein Gepäckkasten am Turmheck zu Einsatz. Die Kommandokuppel war etwas niedriger geworden und das hintere Leitrad wurde zu einem Speichenrad umkonstruiert. Die Walzenblende verlegte man nach Außen. Die eingesetzte Rauchabsaugung im Turmdach sorgte für eine zügige Entlüftung von Rauchgasen der Kampfwagenkanone. Am Fahrerplatz kam eine neue Fahrersehklappe zu Einsatz. Im Verlauf  der Serienproduktion verließen 435 Panzer III Ausführung F die Werkshallen.
