Panzer III





Ausführung

L





Sd. Kfz. 141/1

Werksbezeichnung



„9/ZW“

Hersteller:



ALKETT, DAIMLER-BENZ, HENSCHEL,

MAN, MIAG, MNH, WEGMANN

Stückzahl:

653

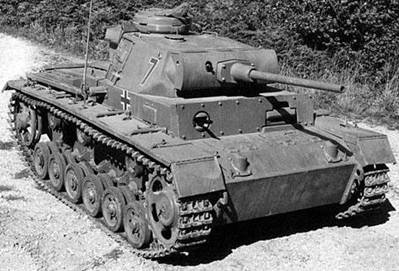

Mit seiner Front- und Seitenansicht

präsentiert sich ein Panzer III Aus-

führung L.



































Panzer III Ausführung L (Sd. Kfz. 141/1)

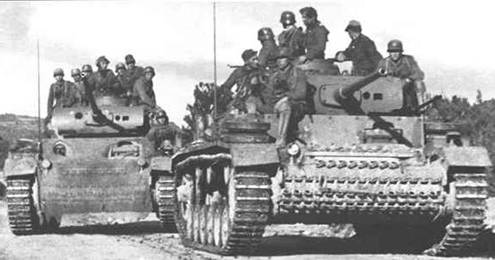

Zwei Panzer III Ausführung L fahren mit aufgesessener Infanterie in einen Frontabschnitt.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 5 cm KwK 39 L/60

2x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

22,3 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,45 PS/ Tonne

Reichweite:

Straße:

155 km



Gelände:

95 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

19 km/h

Kettenbreite:

400 mm

Bodendruck:

0,94 kg/ cm²

Bodenfreiheit:

385 mm

Watet:

800 mm

Länge über alles:

6412mm

Länge der Wanne:

5560 mm

Breite:

2950 mm

Höhe:

2500 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

50 + 20 mm/ 81 Grad

30 mm/ 90 Grad

50 mm/ 77 - 80 Grad

14,5 mm/ 0 Grad

50 + 20 mm/ abgerundet

30 mm/ 78 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

50 mm/ 69 Grad

30 mm/ 90 Grad

18 mm/ 0 Grad

57 mm/ 75 Grad

30 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Weitere Neuerungen und Verbesserungen in der Fabrikation des Panzer III führten zur Ausführung L. Die Wannenfront und Turmblende bekamen einen 20 mm starken Vorpanzer, was die Maximalstärke der Panzerung auf 70 mm anwachsen ließ. Damit das dadurch entstandene Fahrzeugmehrgewicht nicht die Fahr-leistungen beeinträchtigte, führte man einige Anpassungen am Laufwerk durch. Die Kommandantenkuppel bekam ein „Fliegerbeschussgerät“ (Aufnahme für ein MG) zur Verteidigung gegen Angriffe aus der Luft. Der Munitionsvorrat für die zwei 7,92 mm MG 34 wurde auf 4950 Patronen erhöht und der für die Granatpatronen der 5 cm KwK 39 L/60 auf 78 gesenkt. Einigen Veränderungen unterlagen auch die Lufteinlässe im hinteren Bereich der Motorraumabdeckung.. Während der Produktion entfielen die seitlichen Notausstiegsluken in der Wanne. Das verstärkte die Struktur der Wannenkonstruktion und vereinfachte die Fertigung. Zwischen Juni 1942 und Dezember 1942 bauten die Hersteller 653 Exemplare des Panzer III Ausführung L.
