Panzer IV





Ausführung

B





Sd. Kfz. 161

Typ



„2/BW“

Hersteller:



KRUPP



Stückzahl:

42

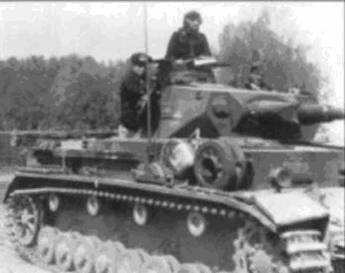

Auf diesem Bild kann man die Seh-

klappe des Funkers erkennen. Sie

ersetzte die entfallene Kugelblende.



































Panzer IV Ausführung B (Sd. Kfz. 161)

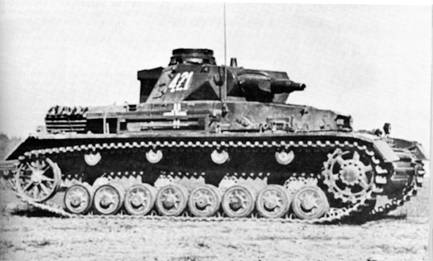

Das Seitenprofil des Panzer IV Ausführung B.



Klasse:

mittlerer Kampfpanzer

Bewaffnung:



1x 7,5 cm KwK 37 L/24

1x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

18,5 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TR

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

16,22 PS/ Tonne

Reichweite:

Straße:

140 km



Gelände:

90 km

Kraftstoffvorrat:

470 Liter

Höchstgeschwindigkeit

Straße:

42 km/h



Gelände:

20 km/h

Kettenbreite:

380 mm

Bodendruck:

0,77 kg/ cm²

Bodenfreiheit:

400 mm

Watet:

800 mm

Länge über alles:

5920 mm

Länge der Wanne:

5920 mm

Breite:

2830 mm

Höhe:

2680 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Turmblende:

Turm hinten:

30 mm/ 81 Grad

14,5 mm/ 90 Grad

14,5 mm/ 80 Grad

8 mm/ 0 Grad

30 mm/ abgerundet

14,5 mm/ 65 – 90 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Turm vorn:

Turm seitlich:

Turm oben:

30 mm/ 78 Grad

14,5 mm/ 90 Grad

12 mm/ 0 – 5 Grad

30 mm/ 80 Grad

14,5 mm/ 65 Grad

10 mm/ 0 – 7 Grad



Die Ausführung B des Panzer IV besaß eine verstärkte Panzerung im Frontbereich von Wanne und Turm auf insgesamt 30 mm. Auch im Bereich des Antriebs erfolgten Neuerungen. Der durchzugskräftigere Maybach HL 120 TR mit 300 PS und das neue ZF SSG 76 Aphon-Getriebe sorgten für ein zügigeres Fahren. Eine neu entwickelte Kommandantenkuppel sorgte für bessere Rundumsicht des Kommandanten. Mit geringfügigen Modifikationen erhöhte man das Tankvolumen auf insgesamt 470 Liter. Das Fahrzeuggewicht stieg durch die Veränderungen auf 18,5 Tonnen. Ein Teil des Mehrgewichts wurde durch die Verringerung des Munitionsvorrates ausgeglichen (Munitionsvorrat: 80 Granatpatronen für 7,5 cm KwK L/24 und 2500 Patronen für das eine 7,92 mm MG 34). Zudem entfiel das Funker-MG im vorderen Wannenbereich. Insgesamt 42 Panzer IV Ausführung B verließen zwischen September 1938 bis Oktober 1938 die Fabrikhallen.
