Sturm-Infanteriegeschütz 33







Ausführung







Sd. Kfz. keine

Typ



diverse ZW

Hersteller:



ALKETT



Stückzahl:

24

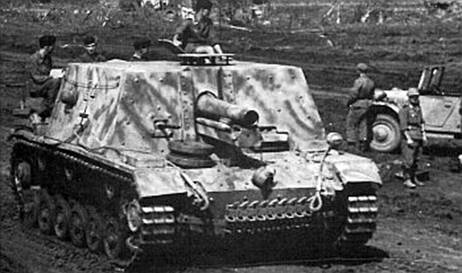

Auch ein nicht ganz ungewöhnliches

Bild: Während der Geschützfahrer

das Sturm-Infanteriegeschütz 33

fahren muss, hat es sich der Rest

der Besatzung außerhalb des

Fahrzeugs bequem gemacht. Der

Geschützführer steht in der Luke,

der Rest sitzt überhalb der

Motorraumabdeckung.

























Sturm-Infanteriegeschütz 33

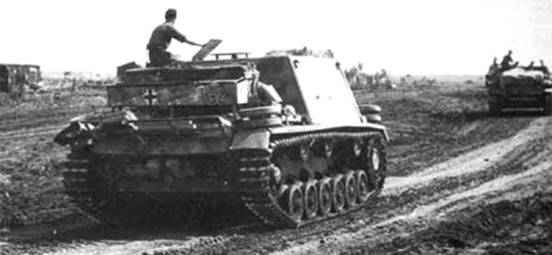

Die über die Motorraumabdeckung aufgesetzte Kiste war typisch für das StuIG 33.



Klasse:

gepanzerte Selbstfahrlafette

Bewaffnung:



1x 15 cm sIG 33 L/11

1x 7,92 mm MG 34

Besatzung:

5

Kampfgewicht:

21,0 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

14,29 PS/ Tonne

Reichweite:

Straße:

110 km



Gelände:

85 km

Kraftstoffvorrat:

320 Liter

Höchstgeschwindigkeit

Straße:

20 km/h



Gelände:



Kettenbreite:

400 mm

Bodendruck:

0,89 kg/ cm²

Bodenfreiheit:

400 mm

Watet:

800 mm

Länge über alles:

5400 mm

Länge der Wanne:

5400 mm

Breite:

2900 mm

Höhe:

2300 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Geschützblende:

Aufbauten hinten:

80 mm/ 80 Grad

30 mm/ 90 Grad

30 (50) mm/ 60 – 80 Grad

16 mm/ 0 Grad

30 mm/ 80 Grad

15 mm/ 90 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Aufbauten vorn:

Aufbauten seitlich:

Aufbauten oben:

50 (50+30) mm/ 69 Grad

30 mm/ 90 Grad

10 mm/ 0 Grad

80 mm/ 80 Grad

50 mm/ 65 Grad

16 mm/ 0 - 11 Grad



In den Jahren 1940/ 1941 gab verschiedene Projekte das 15 cm schwere Infanterie-Geschütz 33 L/11 (sIG) beweglich zu machen (Sturmpanzer I und Sturmpanzer II), die allerdings beim Faktor Panzerung nicht ganz den Wünschen der Truppe entsprachen. So erhielt ALKETT im Sommer 1941 den Auftrag, das 15 cm schwere Infanterie-Geschütz 33 L/11 in einem festen Aufbau unterzubringen, der sich auf die Wanne des Panzer III setzen ließ. ALKETT griff dabei als Ausgangsbasis für die Entwurfsarbeiten auf die Wanne des StuG III Ausführung B zurück, welches zu dieser Zeit gerade gefertigt wurde. Der neue Aufbau besaß an der Front 80 mm, den Seiten 50 mm und der Rückseite 15 mm starke Panzerplatten. Wanne und Aufbau hatten eine Gesamthöhe von 2300 mm. Die Besatzung bestand aus 5 Mann (Geschützführer, Richtkanonier, Ladekanonier, Geschützfahrer und Funker). Für das sIG standen 30 Granatpatronen zur Verfügung. Ein 7,92 mm MG 34 mit 600 Patronen war in rechten Seite der Aufbautenfront integriert. Der Auftrag zur Herstellung dieser Fahrzeuge erging jedoch erst später. 1942 wurden 24 Exemplare des Sturm-Infanteriegeschütz 33 hergestellt. Dies geschah in 2 Baulosen zu je 12 Fahrzeugen. Die dazu notwendigen Fahrgestelle entnahm ALKETT diverser reparaturbedürftiger Panzer-III-Fahrgestelle (Verschiedene ZW-Typen), da die Produktion der Fahrgestelle des StuG III Ausführung B zwischenzeitlich ausgelaufen war. Die jeweiligen Leistungsparameter (Wanne, Panzerung und Eigenschaften) entsprachen dementsprechend des verwendeten ZW-Typs. Fernerhin bildete das Sturm-Infanteriegeschütz 33 eine Plattform für die Entwicklung des Sturmpanzer IV „BRUMMBÄR“.
