Gepanzerte Selbstfahrlafette für

Sturmgeschütz 7,5 cm Kanone





Ausführung

D





Sd. Kfz. 142

(Serie 5)





Hersteller:



ALKETT



Stückzahl:

150

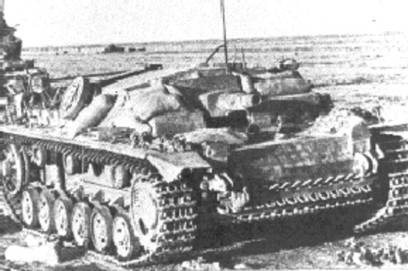

Im Einsatz stehende Fahrzeuge

wurden häufig mit zusätzlichen,

nicht standardisierten Ausrüstungs-

gegenständen versehen. Hier sind

es Sandsäcke an der Aufbauten-

front.





























Sturmgeschütz III Ausführung D (Sd. Kfz. 142)

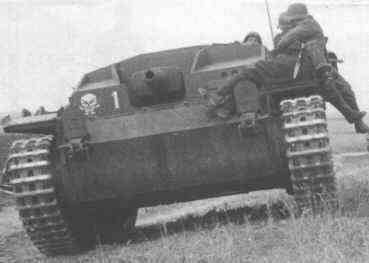

Soldaten der Infanterie lassen sich von diesem Sturmgeschütz mitnehmen.



Klasse:

Sturmgeschütz

Bewaffnung:



1x 7,5 cm StuK 37 L/24

1x 7,92 mm MG 34, 1x Maschinenpistole

Besatzung:

4

Kampfgewicht:

22,0 Tonnen

Motor:

Leistung:

12 Zylinder Maybach HL 120 TRM

300 PS

Hubraum:

11.867 ccm

Kühlung:

Wasser

Leistungsgewicht:

13,64 PS/ Tonne

Reichweite:

Straße:

165 km



Gelände:

95 km

Kraftstoffvorrat:

310 Liter

Höchstgeschwindigkeit

Straße:

40 km/h



Gelände:

24 km/h

Kettenbreite:

400 mm

Bodendruck:

0,93 kg/ cm²

Bodenfreiheit:

375 mm

Watet:

800 mm

Länge über alles:

5400 mm

Länge der Wanne:

5400 mm

Breite:

2950 mm

Höhe:

1960 mm



Panzerung























Oberer Wannenbug:

Wanne seitlich oben:

Wanne hinten:

Wanne unten:

Geschützblende:

Aufbauten hinten:

50 mm/ 80 Grad

30 mm/ 90 Grad

30 mm/ 60 – 80 Grad

16 mm/ 0 Grad

50 mm/ 75 Grad

30 mm/ 60 Grad

Unterer Wannenbug

Wanne seitlich unten:

Wanne oben:

Aufbauten vorn:

Aufbauten seitlich:

Aufbauten oben:

50 mm/ 69 Grad

30 mm/ 90 Grad

11 mm/ 0 – 12 Grad

50 mm/ 75 Grad

30 mm/ 90 Grad + 9 mm

17 mm/ 5 Grad



Bis auf geringfügige Änderungen im Innenraum und an den Wartungsklappen im Bugbereich unterschied sich die Ausführung D des Sturmgeschütz III nicht von der Ausführung C. Die Ausführungsbezeichnung war hier geändert worden, um die verschiedenen Baulose nicht durcheinander zu bringen. Von Mai 1941 bis September 1941 liefen 150 Fahrzeuge des Sturmgeschütz III Ausführung D von den Bändern.
