7,5 cm Sturmgeschütz 40
|
|
|
|
|
|
|
Ausführung
|
F
|
|
|
|
|
Sd. Kfz. 142/1
|
(Serie 8)
|
|
|
|
|
Hersteller:
|
|
|
ALKETT
|
|
|
|
Stückzahl:
|
334
|
|
|
|

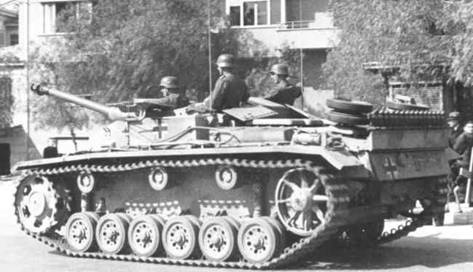

Von links nach rechts sind hier
folgende Besatzungsmitglieder zu
sehen: Richtkanonier, Geschütz-
führer und Ladekanonier.
|
|
|
|
|
|

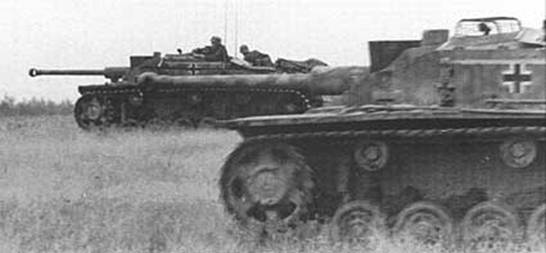

Sturmgeschütz
III Ausführung F (Serie 8) (Sd. Kfz. 142/1)
|
|
|
|
|
|
|
|
|
|
Die Abdeckung aus Drahtgeflecht über dem
ungeschützten Teil der Richtkanonieroptik sollte Beschädigungen verhindern.
|
|
|
Klasse:
|
Sturmgeschütz
|
|
Bewaffnung:
|
1x 7,5 cm StuK 40 L/48
1x 7,92 mm MG 34, 1x Maschinenpistole
|
|
Besatzung:
|
4
|
|
Kampfgewicht:
|
23,4 Tonnen
|
|
Motor:
Leistung:
|
12 Zylinder Maybach HL 120 TRM
300 PS
|
|
Hubraum:
|
11.867 ccm
|
|
Kühlung:
|
Wasser
|
|
Leistungsgewicht:
|
12,82 PS/ Tonne
|
|
Reichweite:
|
Straße:
|
165 km
|
|
|
Gelände:
|
95 km
|
|
Kraftstoffvorrat:
|
310 Liter
|
|
Höchstgeschwindigkeit
|
Straße:
|
40 km/h
|
|
|
Gelände:
|
|
|
Kettenbreite:
|
400 mm
|
|
Bodendruck:
|
0,93 kg/ cm²
|
|
Bodenfreiheit:
|
390 mm
|
|
Watet:
|
800 mm
|
|
Länge über alles:
|
6770 mm
|
|
Länge der Wanne:
|
5400 mm
|
|
Breite:
|
2950 mm
|
|
Höhe:
|
1850 mm
|
|
|
|
|
Panzerung
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Oberer Wannenbug:
|
Wanne seitlich oben:
|
Wanne hinten:
|
Wanne unten:
|
Geschützblende:
|
Aufbauten hinten:
|
|
50 + 30 mm/ 80 Grad
|
30 mm/ 90 Grad
|
50 mm/ 60 – 80 Grad
|
16 mm/ 0 Grad
|
50 mm/ 90 Grad
|
30 mm/ 60 Grad
|
|
Unterer Wannenbug
|
Wanne seitlich unten:
|
Wanne oben:
|
Aufbauten vorn:
|
Aufbauten seitlich:
|
Aufbauten oben:
|
|
50 + 30 mm/ 69 Grad
|
30 mm/ 90 Grad
|
11 mm/ 0 – 12 Grad
|
50 mm/ 75 Grad
|
30 mm/ 90 Grad
|
17 mm/ 5 Grad
|
|
|
|
|
Mit
Verfügbarkeit des neuen Fahrgestells auf der Basis des „8/ZW“ (Wanne des
Panzer III Ausführung J) entwickelte man das Sturmgeschütz III Ausführung F
(Serie 8). Das neue Fahrgestell resultierte aus den Verbesserungen der
Panzer-III-Serie. Unter anderem war hier die Motorraumabdeckung überarbeitet
worden. Außerdem erhielt der aus dem Aufbautendach herausragende Teil der
Richtkanonieroptik eine Abdeckung aus Drahtgeflecht. Die seit der Ausführung
F zusätzlich angebrachten Panzerplatten an Wannen- und Aufbautenfront wurden
weiterhin angeschweißt beziehungsweise angeschraubt. ALKETT stellte von
September 1942 bis Dezember 1942 334 Sturmgeschütz III Ausführung F (Serie 8)
her. Zum Jahreswechsel 1942/ 1943 erhielt das StuG III Ausführung F (Serie 8)
seitliche Schürzen (Schutz gegen Hohlladungsgeschosse und Panzerbüchsen) und
einen hochklappbaren MG-Schild für den Ladekanonier. Andere Ausführungen
wurden damit nachgerüstet.
|
|
|
|
|
|
